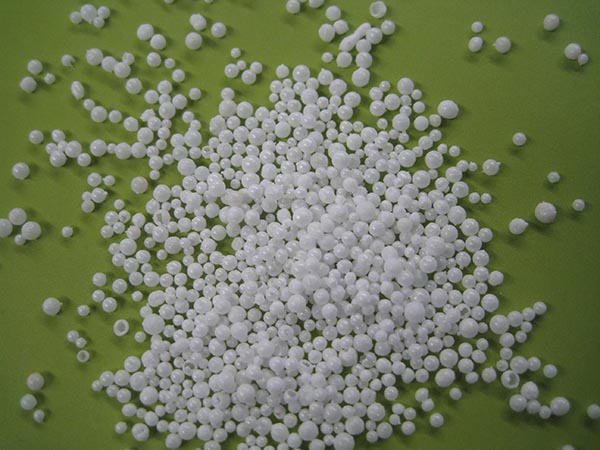

1、耐高温，高温体积稳定：氧化铝空心球熔点约2050℃，长期使用温度可达1700–1800℃，短时可承受2000℃高温；重烧线变化很小，高温下不易收缩、鼓胀，适合高温窑炉直接接触火焰工况。
2、闭孔中空结构，隔热节能效果突出：氧化铝空心球内部密闭空腔，导热系数很低，1000℃导热系数仅0.35~0.42W/(m·K)，远低于致密刚玉。作为窑炉内衬可大幅降低炉壁散热，减少能耗，炉壳表面温度低，节能效果明显。
3、轻质高强，降低炉体荷载：氧化铝空心球体积密度0.5–1.0g/cm³，远轻于普通重质刚玉骨料；空心球壳强度高，做成空心球砖、浇注料后，轻质同时保持较高结构强度，减轻窑炉整体自重，降低基建承重投入，方便窑体设计与施工。
4、抗热震性能优异：氧化铝空心球热膨胀系数低，中空结构可以缓冲热应力，温度急剧升降时不易开裂剥落，相比普通高铝轻质材料，冷热循环稳定性更好，适合间歇式高温窑炉、频繁启停的炉体。
5、高纯度，化学稳定性好：氧化铝空心球高纯α氧化铝，杂质低，氧化性气氛下化学惰性强；耐多数熔渣、玻璃液、有色金属熔体侵蚀，不易被润湿，不易渗透挂渣；适合玻璃窑、冶金高温炉、石油气化炉等。不适合强还原气氛长期使用。
6、球形颗粒，流动性好，成型性佳：氧化铝空心球颗粒为球形，流动性优于破碎棱角磨料，做浇注料、喷涂料、预制件时，填充性好，施工和易性好，坯体密实度均匀，不易产生偏析，制品内部气孔分布可控。
7、耐磨、抗冲刷：氧化铝空心球壳致密坚硬，高速气流、粉尘冲刷工况下，抗冲刷性能优于普通轻质保温骨料，可用于高温带冲刷的内衬部位，兼顾保温+抗冲刷双重作用。
8、粒度分级可控：氧化铝空心球可按需求筛分不同粒径，大小颗粒级配搭配，灵活调节制品体积密度、强度与隔热性能，适配空心球砖、浇注料、捣打料、高温隔热填料等多种制品。
客服1
