氧化铝空心球在陶瓷CBN砂轮造孔中发挥着关键作用，它既作为造孔剂形成可控气孔，又作为增强相提升砂轮强度，实现了气孔率与强度的协同优化。

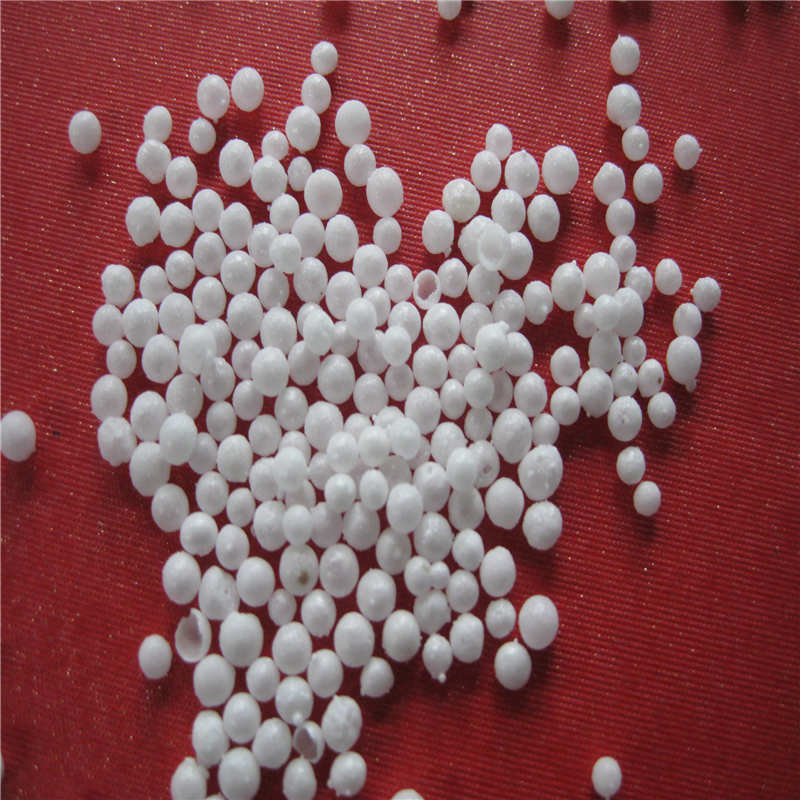

一、氧化铝空心球的特性优势
氧化铝空心球是一种耐高温、节能优异的轻质耐火材料，具有以下核心特性：
物理化学指标：
-
Al₂O₃含量≥99%，Fe₂O₃≤0.15%，SiO₂≤0.3%
-
堆积密度0.5-1g/cm³，仅为刚玉制品的二分之一
-
硬度9.0，耐火度达1800℃
-
最高使用温度1800℃，机械强度为一般轻质制品的数倍
二、在砂轮造孔中的核心作用
1. 精确控制气孔结构
氧化铝空心球作为造孔剂，能够在砂轮中形成规则、均匀的球形气孔。与传统的造孔剂（如硫酸铵、碳粉）相比，其气孔形状更规则、孔径大小更一致，且孔隙率可通过添加量精确控制。在相同孔隙率下，氧化铝空心球砂轮的气孔分布均匀性显著优于其他造孔方式。
2. 双重增强作用
氧化铝空心球不仅造孔，还作为增强相发挥作用。其高硬度特性使砂轮在获得高气孔率的同时，仍能保持较高的抗弯强度和硬度。研究表明，在空心玻璃微球和氧化铝空心球两种造孔剂中，氧化铝空心球对结合剂强度的影响相对较小，当添加量为15%时，结合剂的抗弯强度仍能保持较高水平。
3. 改善磨削性能
砂轮中的气孔在磨削过程中起到关键作用：
-
散热冷却：气孔能够迅速带走磨削产生的热量，降低砂轮温度，防止工件烧伤
-
容屑排屑：气孔为切屑提供排出通道，保持磨削面清洁锋利
-
自锐性提升：气孔的存在促使砂轮在使用过程中不断自锐，保持锋利度
三、应用效果对比
与传统造孔剂的性能对比：
|
特性
|
传统造孔剂（硫酸铵/碳粉）
|
氧化铝空心球
|
|---|---|---|
|
气孔形状
|
不规则、尖锐
|
完美球形、光滑
|
|
气孔均匀性
|
较差、难以控制
|
极佳、高度可控
|
|
强度与气孔率关系
|
相互矛盾、此消彼长
|
协同增强、同时提升
|
|
散热排屑性能
|
一般、易堵塞
|
极佳、通畅高效
|
|
适用场景
|
常规材料一般磨削
|
高效磨削、难加工材料
|
四、实际应用参数
推荐添加范围：
-
氧化铝空心球含量在4wt%-8wt%范围内，砂轮既有较高的气孔率又有足够的强度
-
粒径选择：40μm和80μm两种规格，细粒径砂轮的气孔率略高于粗粒径，但抗弯强度和硬度略低
烧结工艺：
-
烧结温度880℃，保温时间30分钟
-
成型压力20MPa，成型密度2.4g/cm³
-
在真空炉中进行烧结，压力约为10⁻²Pa
五、应用领域
氧化铝空心球造孔的陶瓷CBN砂轮特别适用于：
-
镍基高温合金、钛合金等难加工材料的精密加工
-
汽车、船舶、航空航天等领域的精密磨削
-
高速钢、CF55#钢等高韧性材料的加工
-
需要高磨削效率、低磨削温度的工况
通过采用氧化铝空心球造孔技术，陶瓷CBN砂轮在磨削镍基高温合金GH4169时，相比传统砂轮，磨削力和磨削温度均显著降低，实现了高温合金的高效深切磨削加工。
客服1
